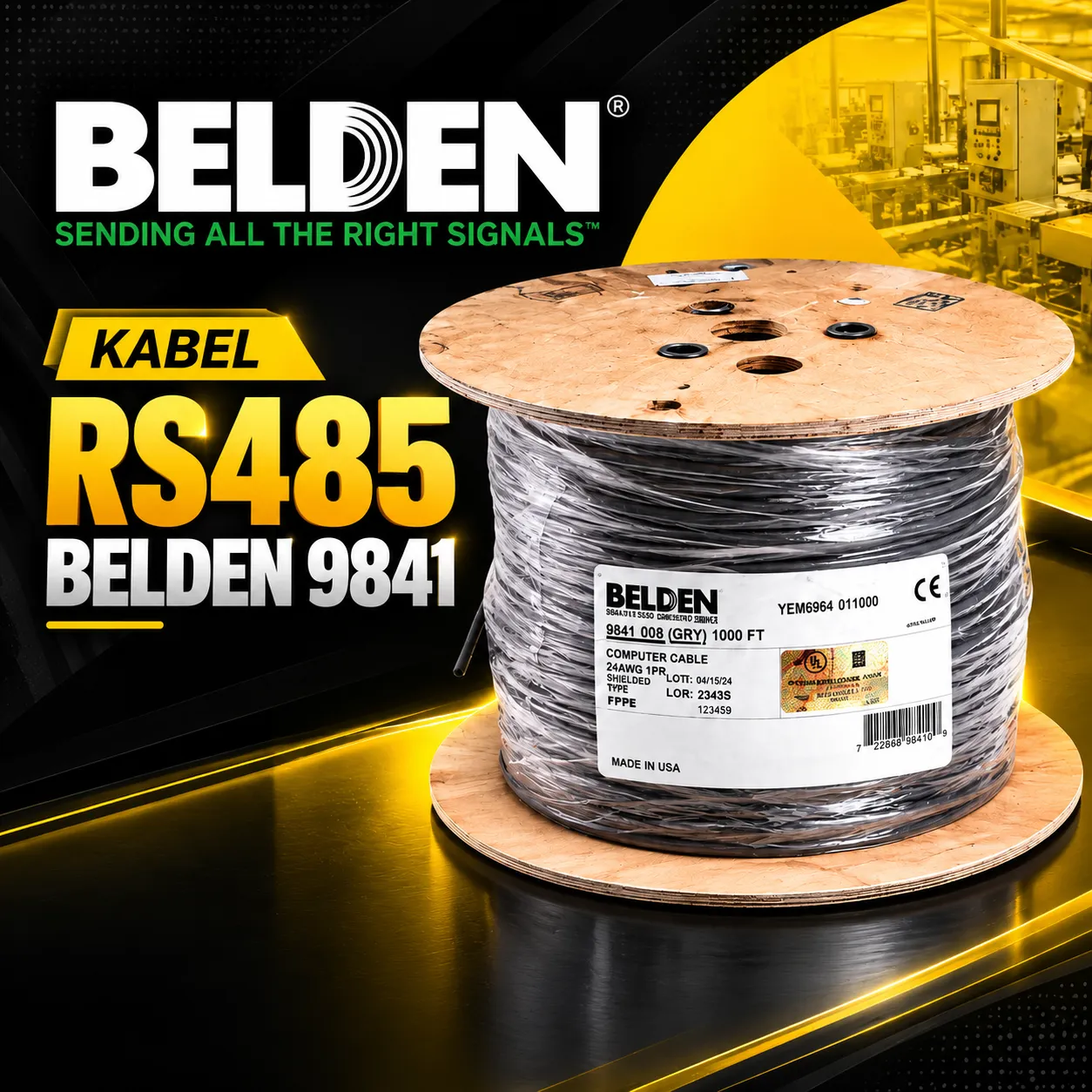

Kabel RS485 Belden 9841 24 AWG
Belden 9841 merupakan kabel komunikasi industri dengan konstruksi 1 pair konduktor 24 AWG. Kabel ini dirancang untuk kebutuhan transmisi data RS485 dengan karakteristik shielding untuk membantu menjaga integritas sinyal pada lingkungan industri.
Kabel Komunikasi Industri Belden 9841
Belden 9841 adalah kabel komunikasi industri untuk transmisi data RS485. Konstruksinya menggunakan satu pair dengan konduktor 24 AWG berbahan tembaga berlapis timah.
Kabel ini memiliki shielding BelFoil dan tinned copper braid dengan coverage 90%. Konstruksi tersebut digunakan untuk membantu memberikan perlindungan terhadap gangguan elektromagnetik pada sistem komunikasi.
Berdasarkan data yang diberikan, Belden 9841 memiliki impedansi karakteristik 120 Ohm, diameter keseluruhan sekitar 5,89 mm dan rentang suhu operasional -30°C hingga +80°C.
Parameter Utama
- Part Number: Belden 9841
- Tipe: RS485
- Konfigurasi: 1 Pair
- Konduktor: 24 AWG
- Material: Tinned Copper
- Impedansi: 120 Ohm
- Jacket: PVC
Karakteristik Kabel Belden 9841
Belden 9841 memiliki konstruksi yang diarahkan untuk kebutuhan komunikasi RS485 dan aplikasi industri yang membutuhkan transmisi data stabil.
Impedansi 120 Ohm
Memiliki karakteristik impedansi 120 Ohm sebagaimana tercantum pada data produk.
Konduktor 24 AWG
Menggunakan konduktor 24 AWG dengan konstruksi 7 × 32 stranded.
Shielding 90%
Menggunakan kombinasi BelFoil dan tinned copper braid dengan coverage 90%.
Rentang Suhu Luas
Data produk mencantumkan rentang suhu operasional dari -30°C hingga +80°C.
Spesifikasi Teknis Belden 9841
Parameter berikut mengikuti data teknis yang terlihat pada materi produk yang diberikan.
| Parameter | Spesifikasi |
|---|---|
| Tipe Kabel | RS485 |
| Konfigurasi | 1 Pair |
| Ukuran Konduktor | 24 AWG |
| Konstruksi Konduktor | 7 × 32 Stranded |
| Material Konduktor | Tinned Copper |
| Shielding | BelFoil + Tinned Copper Braid |
| Shield Coverage | 90% |
| Jacket | PVC |
| Diameter | 5,89 mm |
| Impedansi | 120 Ohm |
| Capacitance | 12,8 pF/ft |
| Voltage Rating | 300 V CM |
| Arus Maksimum | 2,1 A per konduktor |
| Suhu Operasional | -30°C hingga +80°C |
Dibangun untuk Kebutuhan Komunikasi RS485
Karakteristik teknis Belden 9841 memberikan beberapa parameter penting untuk diperhatikan ketika digunakan dalam sistem komunikasi industri.
Karakteristik Impedansi
Impedansi 120 Ohm tercantum sebagai salah satu parameter utama kabel Belden 9841.
Shield Coverage
Shielding terdiri dari BelFoil dan tinned copper braid dengan coverage 90%.
Diameter Kabel
Diameter keseluruhan kabel yang tercantum pada materi adalah sekitar 5,89 mm.
Aplikasi Belden 9841
Berdasarkan materi produk, Belden 9841 digunakan untuk kebutuhan komunikasi dan sistem industri. Kesesuaian akhir tetap perlu diperiksa terhadap spesifikasi sistem.
Standar dan Informasi Kepatuhan
Materi yang diberikan mencantumkan beberapa standar dan informasi kepatuhan berikut.
AWM 2919
Standar yang tercantum pada materi produk Belden 9841.
RoHS & CE
Informasi RoHS dan CE tercantum dalam data produk yang diberikan.
IEC Flame Resistance
Materi produk mencantumkan informasi IEC flame resistance.
Butuh Kabel RS485 Belden 9841?
Sampaikan kebutuhan kabel, jumlah yang diperlukan dan aplikasi sistem Anda. Tim kami dapat membantu memberikan informasi produk serta penawaran berdasarkan kebutuhan.
Produk Kabel Belden Terkait
Temukan produk Belden lain yang berhubungan dengan kebutuhan control, instrumentasi, komunikasi dan sistem industri.
FAQ Kabel RS485 Belden 9841
Pertanyaan berikut disusun berdasarkan data teknis yang tersedia pada materi produk.
Apa itu Kabel Belden 9841?
Belden 9841 merupakan kabel komunikasi industri tipe RS485 dengan konfigurasi 1 pair dan konduktor 24 AWG.
Berapa jumlah pair Belden 9841?
Data produk yang diberikan mencantumkan konfigurasi 1 pair.
Berapa ukuran konduktor Belden 9841?
Ukuran konduktor yang tercantum adalah 24 AWG dengan konstruksi 7 × 32 stranded.
Apa material konduktor Belden 9841?
Material konduktor yang tercantum adalah Tinned Copper.
Berapa impedansi Belden 9841?
Impedansi karakteristik yang tercantum pada data produk adalah 120 Ohm.
Apakah Belden 9841 memiliki shielding?
Ya. Materi mencantumkan BelFoil dan Tinned Copper Braid dengan shield coverage sebesar 90%.
Berapa diameter Kabel Belden 9841?
Diameter keseluruhan yang tercantum pada materi adalah sekitar 5,89 mm.
Berapa capacitance Belden 9841?
Data produk mencantumkan capacitance sebesar 12,8 pF/ft.
Berapa voltage rating Belden 9841?
Voltage rating yang tercantum adalah 300 V CM.
Berapa arus maksimum Belden 9841?
Materi produk mencantumkan arus maksimum sekitar 2,1 A per konduktor.
Berapa suhu operasional Belden 9841?
Rentang suhu operasional yang tercantum adalah -30°C hingga +80°C.
Belden 9841 digunakan untuk apa?
Materi produk menyebutkan aplikasi seperti PLC dan SCADA, VFD dan HMI, komunikasi komputer dan POS, sinyal analog serta panel kontrol dan wiring industri.
Apakah Belden 9841 cocok untuk komunikasi industri?
Materi yang diberikan memang menempatkan Belden 9841 untuk kebutuhan komunikasi industri. Kesesuaian akhir perlu diperiksa terhadap spesifikasi sistem yang digunakan.
Standar apa yang tercantum pada Belden 9841?
Materi mencantumkan UL/CUL AWM 2919, RoHS & CE serta IEC flame resistance.
Bagaimana cara mendapatkan penawaran Belden 9841?
Hubungi tim melalui WhatsApp dan sampaikan part number Belden 9841 serta jumlah kebutuhan untuk mendapatkan informasi penawaran.
