Kabel Coaxial Belden: Jenis RG59, RG6, RG11, Fungsi, dan Cara Memilih

Kabel Coaxial Belden digunakan dalam berbagai kebutuhan transmisi video, surveillance, CATV, broadcast, dan aplikasi RF tertentu. Kenali perbedaan RG59, RG6, dan RG11 agar pemilihan kabel sesuai dengan sistem yang digunakan.

Apa Itu Kabel Coaxial Belden?

Kabel coaxial merupakan kabel yang memiliki konduktor pusat, lapisan isolasi, shield, dan jaket luar. Struktur tersebut dirancang untuk membawa sinyal listrik dengan karakteristik impedansi tertentu.

Kabel Coaxial Belden tersedia dalam berbagai konfigurasi. Perbedaan konstruksi tersebut membuat setiap model memiliki penggunaan yang tidak selalu sama.

Belden memiliki portofolio coaxial untuk commercial video distribution, broadcast, wireless, satellite, CATV, CCTV, dan aplikasi industrial. Keluarga produknya mencakup coaxial 50 Ohm dan 75 Ohm serta beberapa kategori khusus lainnya.

Mengenal Jenis Kabel Coaxial Belden

Jenis kabel coaxial sebaiknya tidak dibedakan hanya berdasarkan nama RG. Periksa juga impedansi, konduktor, shielding, rating jaket, frekuensi operasi, dan aplikasi yang tercantum pada datasheet.

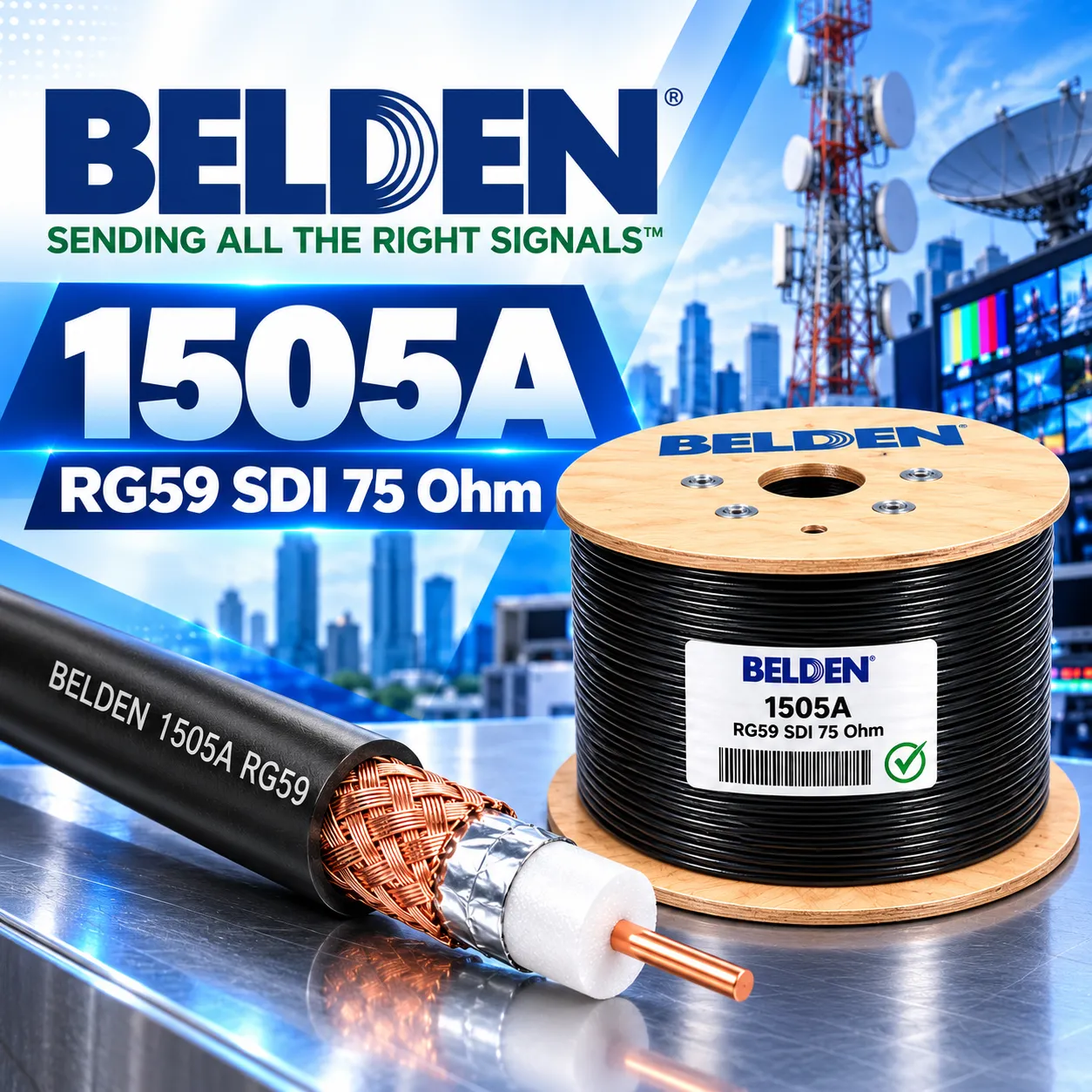

Kabel Belden RG59 untuk CCTV dan Video

RG59 merupakan jenis coaxial yang sering dikaitkan dengan sistem video analog. Belden menyebut keluarga RG59 sebagai precision broadcast video cable untuk aplikasi low-bandwidth dan low-frequency tertentu, termasuk analog video, RF, dan video surveillance.

Salah satu contoh produk surveillance Belden adalah 643948 yang menggunakan RG59, konduktor 20 AWG solid bare copper, foam FEP core, serta bare copper braid dengan coverage 95%. Belden mencantumkan surveillance dan CCTV camera sebagai aplikasi produk tersebut. :contentReference[oaicite:1]{index=1}

Kabel Belden RG6 dan Karakteristiknya

Kabel RG6 memiliki konstruksi yang berbeda dari RG59. Belden menjelaskan RG6 sebagai coaxial yang dirancang untuk cable dan satellite signal transmission dengan kemampuan bandwidth yang luas.

Salah satu karakteristik keluarga RG6 Belden adalah penggunaan konduktor berukuran 18 AWG pada sejumlah model serta shielding foil dan braid. Konfigurasi tersebut membantu menjaga kualitas sinyal sesuai karakteristik produk.

Contoh produk Belden 7916A menggunakan konduktor 18 AWG solid bare copper, gas-injected foam polyethylene insulation, dan quad-shield dengan beberapa lapisan foil serta braid. Produk tersebut memiliki impedansi nominal 75 Ohm dan ditujukan untuk aplikasi seperti HDTV, DBS, broadband CATV, dan cable modem. :contentReference[oaicite:2]{index=2}

Kabel Belden RG11 untuk Jalur Tertentu

RG11 memiliki ukuran konduktor dan konstruksi yang berbeda dari RG59 maupun RG6. Belden menjelaskan RG11 sebagai coaxial yang menawarkan attenuation dan signal loss lebih rendah dibandingkan coaxial tertentu lainnya.

Karena karakteristik tersebut, RG11 sering dipertimbangkan untuk proyek yang membutuhkan jalur lebih panjang atau instalasi dengan karakteristik transmisi tertentu.

Belden mencantumkan RG11 dalam berbagai konfigurasi, termasuk general, riser, plenum, burial, dan messenger. Artinya, pemilihan model tetap harus mengikuti lingkungan dan metode pemasangan proyek. :contentReference[oaicite:3]{index=3}

Perbedaan RG59, RG6, dan RG11

Apa Arti 50 Ohm dan 75 Ohm pada Kabel Coaxial?

Ohm pada kabel coaxial berkaitan dengan characteristic impedance. Nilai tersebut harus sesuai dengan sistem yang menggunakan kabel.

Belden memiliki keluarga coaxial 50 Ohm dan 75 Ohm. Coaxial 75 Ohm banyak digunakan untuk kebutuhan video dan distribusi sinyal tertentu, sedangkan 50 Ohm digunakan pada aplikasi yang berbeda.

Mengapa Shielding Penting pada Kabel Coaxial?

Kabel coaxial menggunakan shield sebagai bagian dari konstruksinya. Shield membantu melindungi sinyal dari pengaruh gangguan eksternal dan berperan dalam karakteristik transmisi kabel.

Jenis shielding berbeda antarproduk. Belden menggunakan berbagai kombinasi foil dan braid, termasuk konfigurasi Duobond, Duofoil, serta braid tembaga atau aluminium pada keluarga produk tertentu.

• Periksa jenis foil atau tape yang digunakan.
• Periksa material braid.
• Perhatikan persentase coverage shielding.
• Cocokkan shielding dengan kebutuhan lingkungan instalasi.
• Gunakan konektor yang sesuai dengan tipe coaxial.

Kabel Coaxial Belden untuk CCTV Analog

Pada sistem CCTV analog, kabel coaxial dapat digunakan sebagai media transmisi sinyal video. Salah satu keluarga yang relevan adalah RG59.

Belden memiliki produk surveillance RG59 dengan konstruksi yang memang ditujukan untuk CCTV camera. Contohnya 543945 menggunakan 20 AWG solid bare copper, foam polyolefin core, 90% bare copper braid, dan PVC jacket. :contentReference[oaicite:4]{index=4}

Pemilihan kabel tetap harus mempertimbangkan jenis kamera, sistem transmisi, konektor, lingkungan instalasi, dan kebutuhan panjang jalur.

Kabel Coaxial Belden untuk Video dan Broadcast

Penggunaan coaxial tidak terbatas pada CCTV. Belden juga memiliki keluarga precision video coax untuk aplikasi video dengan kebutuhan frekuensi lebih tinggi.

Dalam portofolio 75 Ohm Belden terdapat varian RG59, RG6, RG11, serta jenis precision video lainnya dengan rating frekuensi dan lingkungan yang berbeda. Beberapa produk ditujukan untuk aplikasi SDI dan distribusi video. :contentReference[oaicite:5]{index=5}

Karena itu, istilah "kabel coaxial" belum cukup untuk menentukan produk. Sistem video yang digunakan harus diketahui terlebih dahulu.

Indoor, Riser, Plenum, Burial, atau Outdoor?

Selain jenis RG, rating lingkungan merupakan bagian penting dalam pemilihan kabel coaxial. Produk dengan nama RG yang sama dapat tersedia dalam beberapa rating berbeda.

Cara Memilih Kabel Coaxial Belden

Kesalahan yang Sering Terjadi Saat Memilih Kabel Coaxial

• Menganggap semua RG59 memiliki spesifikasi yang sama.
• Menganggap RG6 selalu menjadi pilihan untuk semua aplikasi.
• Memilih kabel tanpa memeriksa impedansi.
• Mengabaikan jenis shielding.
• Menggunakan kabel dengan rating lingkungan yang tidak sesuai.
• Tidak mencocokkan konektor dengan tipe kabel.
• Memilih berdasarkan diameter tanpa membaca datasheet.

RG59 vs RG6 vs RG11, Mana yang Digunakan?

Tidak ada satu jenis yang cocok untuk semua kebutuhan. RG59, RG6, dan RG11 memiliki karakteristik konstruksi dan aplikasi yang berbeda.

RG59 dapat dipertimbangkan untuk aplikasi video dan surveillance tertentu. RG6 banyak digunakan pada cable, satellite, dan broadband tertentu. Sementara RG11 dapat dipertimbangkan untuk jalur yang membutuhkan karakteristik redaman tertentu dan tersedia dalam berbagai rating lingkungan.

Karena setiap keluarga memiliki banyak varian, model produk dan datasheet tetap menjadi acuan utama sebelum menentukan kabel.

FAQ Kabel Coaxial Belden

Kesimpulan

Kabel Coaxial Belden tersedia dalam berbagai jenis dan konstruksi untuk kebutuhan transmisi yang berbeda. RG59, RG6, dan RG11 memiliki karakteristik serta aplikasi yang tidak selalu sama.

Untuk mendapatkan kabel yang sesuai, periksa impedansi, jenis RG, konduktor, shielding, rating lingkungan, frekuensi operasi, dan kebutuhan sistem.

Jangan hanya memilih berdasarkan nama RG. Pastikan model kabel dan datasheet sesuai dengan perangkat serta lingkungan instalasi.
