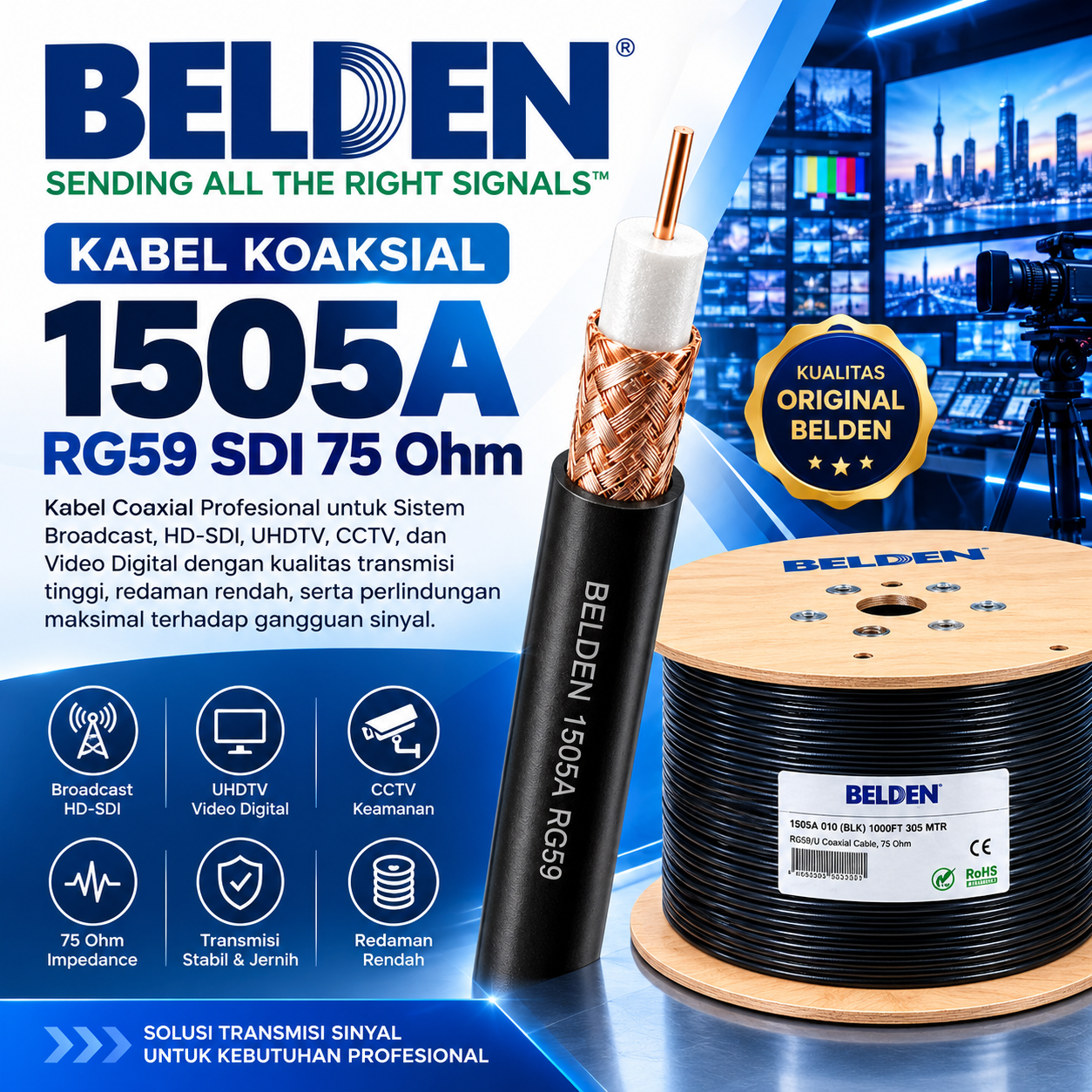

Kabel Belden 1505A RG59 75 Ohm
Belden 1505A merupakan kabel coaxial RG59 dengan impedansi 75 Ohm yang ditujukan untuk kebutuhan transmisi video dan sinyal. Produk ini menggunakan konduktor Solid Bare Copper 20 AWG dengan sistem shielding berlapis.
Kabel Coaxial Belden 1505A untuk Transmisi Video 75 Ohm
Belden 1505A adalah kabel coaxial RG59 dengan impedansi 75 Ohm yang digunakan untuk kebutuhan transmisi video dan sinyal. Konfigurasinya menggunakan Solid Bare Copper 20 AWG sebagai konduktor.
Bagian shielding terdiri dari Duofoil Aluminium 100% dan Tinned Copper Braid 95%. Kombinasi tersebut menjadi bagian penting dari konstruksi kabel untuk kebutuhan transmisi yang membutuhkan perlindungan terhadap gangguan sinyal.
Berdasarkan data produk yang diberikan, Belden 1505A memiliki diameter sekitar 5,92 mm, jacket PVC, serta suhu operasional -20°C hingga +75°C.
Karakteristik Kabel Belden 1505A
Setiap bagian konstruksi Belden 1505A mempunyai karakteristik yang dapat dipertimbangkan ketika memilih kabel coaxial untuk kebutuhan transmisi video dan sinyal.
Impedansi 75 Ohm
Belden 1505A menggunakan impedansi 75 Ohm sesuai data produk yang diberikan untuk kebutuhan transmisi coaxial.
Solid Bare Copper 20 AWG
Konduktor menggunakan Solid Bare Copper 20 AWG sebagai bagian utama jalur penghantar sinyal.
Shielding Berlapis
Konstruksi shielding mencakup Duofoil Aluminium 100% dan Tinned Copper Braid 95%.
Diameter 5,92 mm
Diameter luar yang tercantum pada data produk adalah sekitar 5,92 mm.
Rentang Suhu
Data produk mencantumkan suhu operasional dari -20°C hingga +75°C.
Spesifikasi Kabel Belden 1505A
Berikut merupakan spesifikasi yang tercantum pada materi produk yang diberikan.
| Parameter | Spesifikasi |
|---|---|
| Part Number | 1505A |
| Tipe | RG59 |
| Impedansi | 75 Ohm |
| Konduktor | Solid Bare Copper 20 AWG |
| Insulasi | Polyethylene (PE) |
| Shielding / Tameng | 100% Duofoil Aluminium + 95% Tinned Copper Braid |
| Jacket | PVC |
| Diameter | 5,92 mm |
| Kecepatan | 82% |
| Tegangan | 300 Volt |
| Suhu Operasional | -20°C hingga +75°C |
| Standar | CMR, CMG, RoHS, CE, REACH, FT4, UL1666 |
| Panjang Gulungan | 300 meter/roll |
Aplikasi Kabel Belden 1505A
Karakteristik RG59 75 Ohm membuat Belden 1505A dapat dipertimbangkan untuk berbagai kebutuhan transmisi video dan sistem audiovisual sesuai spesifikasi perangkat serta instalasi.
Broadcast
Digunakan pada kebutuhan sistem penyiaran dan transmisi video yang membutuhkan konfigurasi coaxial 75 Ohm.
HD-SDI
Data produk mencantumkan penggunaan untuk kebutuhan HD-SDI dan transmisi video digital.
UHDTV
Materi produk mencantumkan dukungan penggunaan untuk kebutuhan UHDTV hingga konfigurasi yang disebutkan pada data.
CCTV & Video
Dapat dipertimbangkan untuk sistem CCTV dan video sesuai kebutuhan perangkat serta karakteristik instalasi.
Studio Siaran
Cocok dipertimbangkan pada kebutuhan studio yang memerlukan transmisi video melalui kabel coaxial 75 Ohm.
Audio Visual
Dapat digunakan dalam lingkungan audio visual berdasarkan kebutuhan sistem dan konektivitas.
Transmisi Video
Konstruksi RG59 dan impedansi 75 Ohm menjadi karakteristik utama untuk kebutuhan transmisi sinyal video.
Industri
Materi produk juga mencantumkan penggunaan untuk kebutuhan pemantauan dan sistem industri tertentu.
FAQ Kabel Belden 1505A
Beberapa pertanyaan yang sering muncul sebelum memilih kabel coaxial Belden 1505A untuk kebutuhan instalasi.
Apa itu Kabel Belden 1505A?
Belden 1505A adalah kabel coaxial tipe RG59 dengan impedansi 75 Ohm dan konduktor Solid Bare Copper 20 AWG.
Berapa impedansi Kabel Belden 1505A?
Impedansi yang tercantum pada data produk adalah 75 Ohm.
Apa jenis konduktor Belden 1505A?
Produk menggunakan Solid Bare Copper 20 AWG sebagai konduktor.
Apa jenis insulasi Kabel Belden 1505A?
Data produk mencantumkan Polyethylene atau PE sebagai material insulasi.
Bagaimana konstruksi shielding Belden 1505A?
Shielding terdiri dari 100% Duofoil Aluminium dan 95% Tinned Copper Braid sesuai data yang diberikan.
Berapa diameter Kabel Belden 1505A?
Diameter yang tercantum pada materi produk adalah 5,92 mm.
Apa jenis jacket Belden 1505A?
Jacket yang tercantum pada spesifikasi adalah PVC.
Berapa suhu operasional Belden 1505A?
Data produk mencantumkan rentang suhu operasional -20°C hingga +75°C.
Berapa tegangan Kabel Belden 1505A?
Tegangan yang tercantum pada materi produk adalah 300 Volt.
Apakah Belden 1505A dapat digunakan untuk HD-SDI?
Materi produk mencantumkan penggunaan Belden 1505A untuk kebutuhan HD-SDI dan transmisi video digital.
Apakah Belden 1505A dapat digunakan untuk CCTV?
Materi yang diberikan mencantumkan CCTV sebagai salah satu kebutuhan aplikasi. Kesesuaian akhir tetap perlu disesuaikan dengan perangkat dan sistem instalasi.
Berapa panjang gulungan Kabel Belden 1505A?
Data yang diberikan mencantumkan panjang gulungan 300 meter per roll.
Apa standar yang tercantum untuk Belden 1505A?
Materi produk mencantumkan CMR, CMG, RoHS, CE, REACH, FT4, dan UL1666.
Bagaimana cara mendapatkan harga Belden 1505A?
Anda dapat menghubungi CV Double A Solutions melalui WhatsApp dengan menyampaikan part number 1505A dan jumlah kebutuhan.
Bagaimana cara memesan Kabel Belden 1505A?
Sampaikan part number, jumlah kebutuhan, serta informasi aplikasi atau proyek kepada tim untuk proses pengecekan dan permintaan penawaran.
Butuh Kabel Belden 1505A untuk Kebutuhan Proyek?
Sampaikan part number 1505A, jumlah kebutuhan, dan aplikasi yang digunakan. Tim CV Double A Solutions dapat membantu proses konsultasi produk dan permintaan penawaran.
